Hoe beschrijf ik de structuur van mijn gegevens?

Logical Data Model

Werk begrippen uit in gegevenstypen, kenmerken, sleutels en relaties, zonder al een database te kiezen.

Uitleg en hulpmiddelen · v1.1 · Gepubliceerd

Download template (.pptx)Download ingevuld voorbeeld (.pptx)Download samenvatting (.png)

Wanneer gebruik je dit?

  • Na het conceptuele datamodel, wanneer entiteiten en attributen nader moeten worden uitgewerkt.
  • Bij het afstemmen van definities, identificatie en gegevensregels tussen data-eigenaren en ontwerpers.
  • Als basis voor fysieke gegevensopslag en integratieontwerp, zonder die implementatie al vast te leggen.

Een voorbeeld uit de praktijk

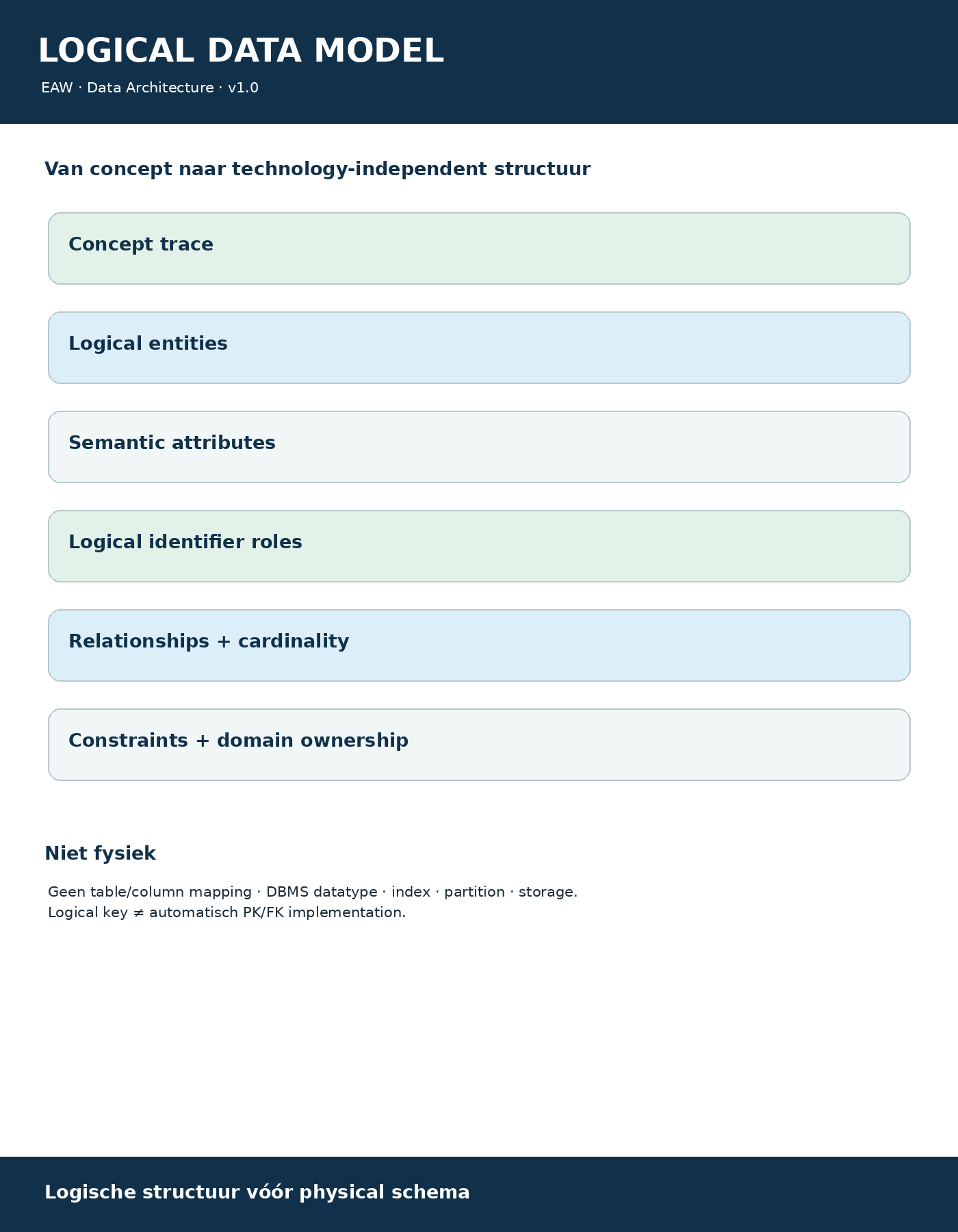

Bekijk de visuele samenvattingVisuele samenvatting van Logical Data ModelOpen op volledig formaat (nieuw tabblad)

Aan de slag

  1. Koppel elke entiteit aan het conceptuele model en het verantwoordelijke datadomein.
  2. Definieer elk attribuut en leg de identificerende rol en verplichtingsstatus vast.
  3. Teken de relaties en gebruik dezelfde relatiecodes en betekenissen in het relatieregister.
  4. Leg cardinaliteit, optionaliteit en bedrijfsregels vast; markeer ontbrekende onderbouwing als te valideren.
  5. Maak bron, aannames en validatiehouder zichtbaar en controleer de samenhang tussen model en registers.
Naar de downloads ↑

Controleer je resultaat

  • Iedere entiteit heeft een concept- en domeinreferentie.
  • Elk getoond attribuut heeft een betekenis en een expliciete identificatie- en verplichtingsstatus.
  • Elke getekende relatie heeft dezelfde code en betekenis in het relatieregister.
  • Cardinaliteit en optionaliteit zijn onderbouwd of expliciet te valideren.
  • Template en voorbeeld bevatten dezelfde drie invulviews.
  • Casus, bron en aannames zijn zichtbaar; er wordt geen fysieke implementatiekeuze stilzwijgend aangenomen.
Verdieping en begrippen

Logische structuur vóór physical schema

Het Logical Data Model vertaalt concepten naar logical entities, semantisch gedefinieerde attributes, logical identifier roles, relationships, cardinalities/optionality en data constraints. Iedere entity blijft traceerbaar naar conceptual concept en data domain.

Tabelnamen, PK/FK-implementatie, DBMS-datatypes, indexes, partitions en storagekeuzes horen niet in dit model.

Fictief voorbeeld

Entity Aanvraag bevat onder andere Aanvraagnummer als candidate business identifier. Dat betekent nadrukkelijk nog niet dat dit technisch de primary key wordt. Cardinaliteit naar statusdefinitie blijft TBD zolang die niet is gevalideerd.
